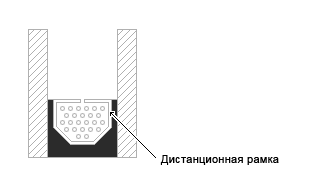

Дистанционная рамка

Предназначение дистанционной рамки - создание теплоизолирующей воздушной (газовой) прослойки. Толщина такой камеры (прослойки) определяется размером самой рамки.

Полость дистанционной рамки заполняется осушителем, поглощающим молекулы воды, проникающие в межстекольное пространство.

Материалом изготовления дистанционных рамок является алюминий. Реже используются оцинкованная сталь и пластмасса.

Традиционно дистанционные рамки соединяются между собой при помощи пластмассовых угловых соединителей. Данная технология имеет недостатки:

образование восьми участков проникновения в молекулярное сито влаги;
образование восьми участков потенциальной разгерметизации стеклопакета.

Решением этих двух проблем является уменьшение возможных участков разгерметизации с восьми до одного путем оформления угла в виде изгиба и перенесения соединения рамок в ненагруженную область.

Коэффициент теплопередачи стеклопакета находится в зависимости от размера дистанционной рамки. Для каждого вещества заполнения (воздух, криптон, аргон, SF 6) определяется оптимальная толщина камеры.

Увеличение теплопроводности происходит при условии, что формальная толщина камеры превышает оптимальную.
